Комплект присоединительной арматуры ВЗЛЕТ КПА №1 к ЭРСВ

Изготовление ВЗЛЕТ КПА производится в заводских условиях на современном оборудовании под контролем ОТК.

Взлет КПА сертифицирован Органом по сертификации промышленной арматуры и соединений трубопроводов НП «Сертификационный центр ВНИИАМ» и соответствует требованиям ГОСТ 12816 и ГОСТ 17380.

Отличительные особенности:

• обеспечивает необходимое сопряжение внутренних диаметров труб и переходов с помощью конструкции стыка «в замок»;
• обеспечивает сопряжение расходомера с прилегающими фланцами без образования дополнительных ступенек;
• защищает расходомер от токов, протекающих по трубопроводу;
• обеспечивает параллельность фланцев между собой и их перпендикулярность к оси прямолинейных участков;
• монтажные патрубки (расширители) могут быть в заводских условиях оборудованы штуцерами для установки измерительных приборов (манометра, термометра, датчика давления, датчика температуры);
• специальное исполнение для мнтажа в пластиковые (металлопластиковые) трубопроводы.

Состав ВЗЛЕТ КПА

• Подводящий участок, состоящий из:
  • фланца, прилегающего к имитатору (расходомеру);
  • прямолинейного участка длиной 3 DN;
  • концентрического перехода от DN имитатора (расходомера) к DN 1 подводящего трубопровода;
  • монтажного патрубка DN 1 — для сварки с подводящим трубопроводом;
• Отводящий участок, состоящий из:
  • фланца, прилегающего к имитатору (расходомеру);
  • прямолинейного участка длиной 3 DN;
  • концентрического перехода от DN имитатора (расходомера) к DN 2 отводящего трубопровода;
  • монтажного патрубка DN 2 — для сварки с отводящим трубопроводом;

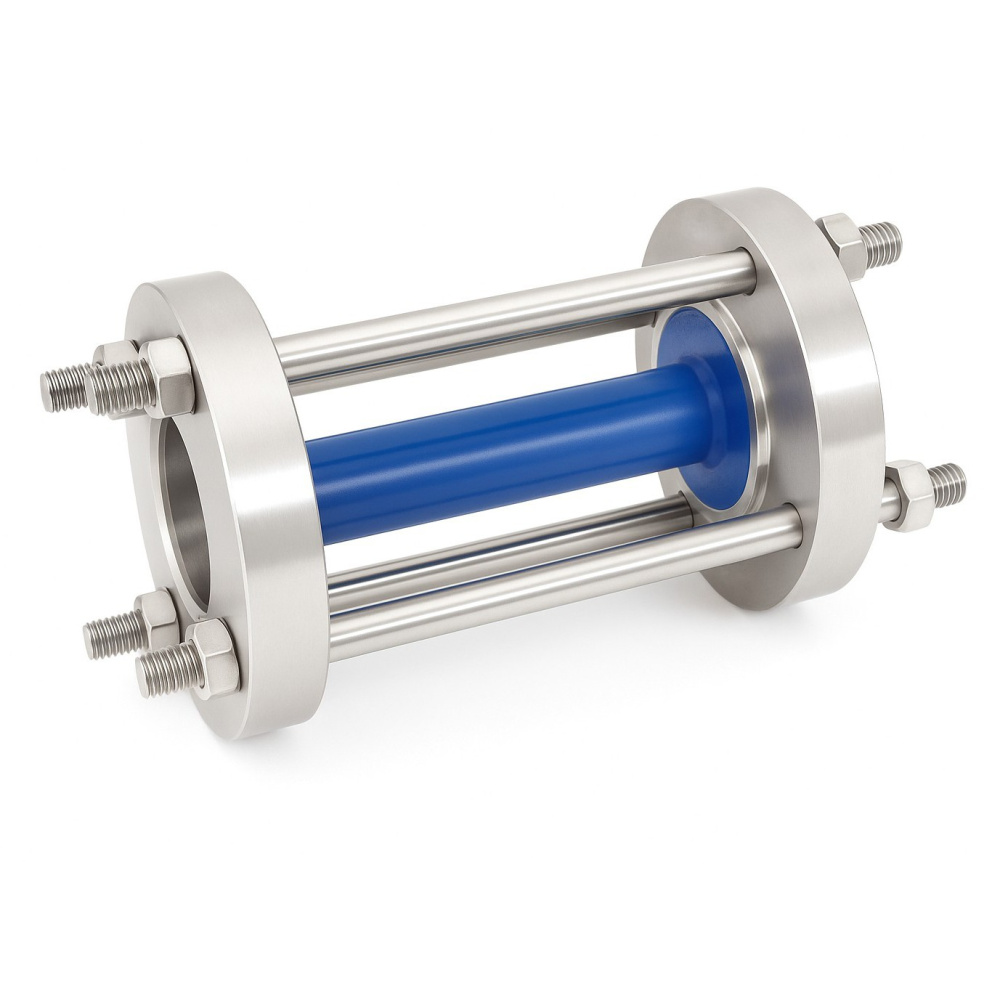

• Габаритный имитатор расходомера;
• Шунтирующая шина со скобами для защиты расходомера от токов, протекающих по трубопроводу.
